UIM240L02能提供0-2A可調峰值電流；UIM240C04能提供1.5-4A可調峰值電流；UIM240C08能提供3-8A可調峰值電流。其高速電流補償功能，能補償電機高速運轉時的反電動勢造成的影響。
除UIM240L02使用12-28V電流供電外，這個系列的其他運動控制器使用12-38V直流供電。運動控制器外殼為全鋁合金鑄件，堅固耐用，散熱性能好。
步進電機端口：
|
端口 |
說明 |
|
A+/A- |
步進電機的A相接線 |
|
B+/B- |
步進電機的B相接線 |

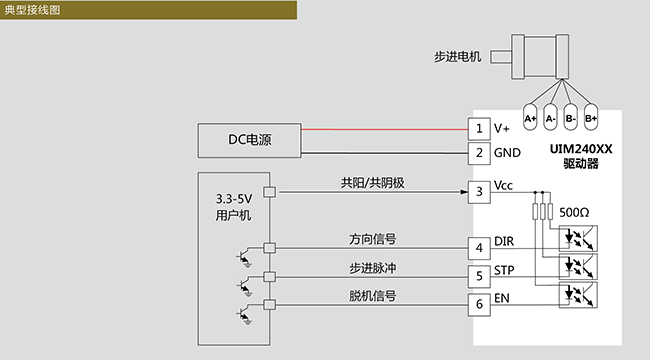

接線端口：
|
端口 |
符號 |
說明 |
|
1 |
V+ |
工作電壓正極，電壓：12-38VDC |
|
2 |
GND |
工作電壓地線，即0V（工作電壓正負極不可接錯） |
|
3 |
VCC |
共陽極輸入端，脈沖、方向和脫機信號的正極連接到該端 |
|
4 |
DIR |
方向信號輸入；高度電平控制轉向；懸空認為高電平 |
|
5 |
STP |
步進脈沖輸入；下降沿為一個有效脈沖 |
|
6 |
ENA |
脫機信號輸入；低電平時轉子處于自由狀態；高電平或懸空時，電機受控 |

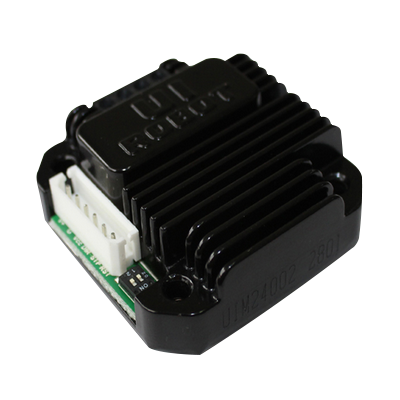

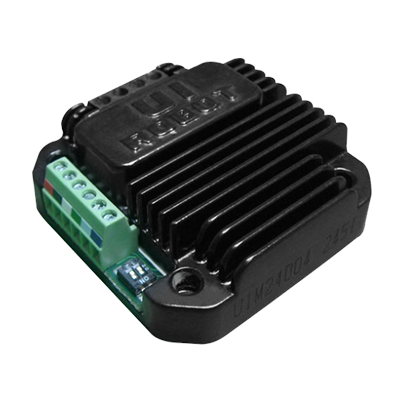

- 產品特征：
微型一體化設計
- 外形42.3mm*42.3mm*16.5mm
- 與電機一體化設計，亦可分立工作
- 精鑄鋁合金機殼，堅固耐用，便于散熱
電機驅動特性
- 12-38VDC輸入電壓（UIM240L02型為12-28VDC）
- 峰值2A/4A/8A可調輸出電流
- 微步1-16細分，H橋雙極恒流，在線可控脫機/使能
- 輸入信號光電隔離，標準共陽/共陰極單脈輸入
- 自動電流減半
- 整步最高頻率12KHz，16細分時200KHz
產品型號說明：
注：如需產品外觀模型及產品使用說明等資料，請在下方填寫并提交正確的聯系方式，客服會將相關資料反饋給您，謝謝！
|
通訊方式（環境溫度25℃） |
|
|
供電電源電壓 |
12-38VDC（UIM240L02型為12-28VDC） |
|
輸出電機電流 |
峰值2A/4A/8A每相（電位器調整） |
|
驅動方式 |
恒相流PWM控制 |
|
勵磁方式 |
整步，半步，4細分，8細分，16細分 |
|
**輸入脈沖頻率 |
Min Nor Max 測試條件 |
|
5K 6K 12K 整步 |
|
|
80K 100K 200K 16細分 |
|
|
控制方式（環境溫度25℃） |
|
|
并行通訊 |
步進脈沖、方向、脫機三種信號 |
|
微步細分 |
由板上撥碼開關設定 |
|
工作環境 |
|
|
冷卻方式 |
自然冷卻 |
|
工作場合 |
盡量避免粉塵、煙霧及腐蝕性氣體 |
|
工作溫度 |
-40℃~+85℃ |
|
工作濕度 |
<80%RH，無凝露，無結霜 |
|
工作震動 |
3GMAX |
