UIM242IE系列 CAN總線通訊閉環一體化步進伺服系統

UIM242IE系列是使用CAN總線通訊的微型一體化閉環步進伺服系統。CAN總線通訊具備高速長距離抗干擾等優點。配備CAN總線網關后，用戶可使用指令轉成CAN協議指令來高速長距離控制UIM24202IE/04IE/08IE閉環步進。用戶機只需一個轉換器，就可同時控制*多100臺閉環步進伺服。指令結構簡單， 高容錯。用戶無需了解步進電機驅動或CAN的知識。UIM24202IE/04IE/08IE能在0.25秒內將電機從0加速到4000轉/分（基于1.8度電機）。運動控制器內置高性能DSP嵌入式微處理系統，具備運動控制和實時狀態變化通知功能，全部控制循環1毫秒內完成。一體化閉環步進伺服外殼為全鋁合金鑄件，堅固耐用，散熱性能好。 可提供NEMA 17型馬達、NEMA 23型馬達、NEMA 34型馬達一體化閉環步進，馬達的長度規格可選。

步進電機端口：

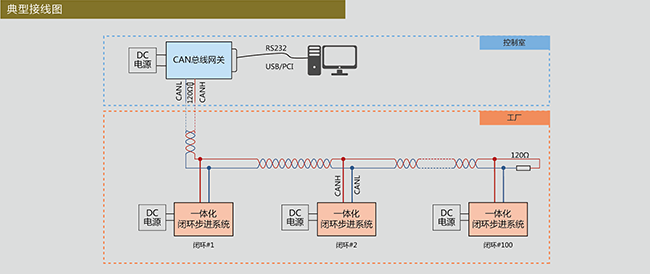

接線端口：

產品型號說明：

注：如需產品外觀模型及產品使用說明等資料，請在下方填寫并提交正確的聯系方式，客服會將相關資料反饋給您，謝謝！

- 產品特征：

嵌入式微處理機

- 高性能64位計算精度硬件DSP（數字信號處理）嵌入式微處理器系統

- 絕對位置記錄/反饋，可指令或傳感器復位

- 高精度編碼器，自閉環控制

- 高級運動控制模塊，線性/非線性加減速，S-曲線位移，PT/PVT位置控制

- 3個傳感器輸入端口，包含2個12位模擬量輸入端口， 可選1個使用

- 10種控制事件實時狀態變化通知

- 1TTL電平輸出端口，由3種事件或指令控制

- 8種傳感器事件觸發13種預設實施控制動作

- 指令豐富，結構簡單直觀

- 智能控制，高容錯，傻瓜型用戶界面

編碼器

- 正交編碼器

- 編碼器分辨率多種可選

電機驅動特性

- 寬電壓輸入12–48VDC

- 電流輸出2A/4A/8A可調相電流，指令調整

- 微步1-16細分，H橋雙極恒流，在線可控脫機/使能

- 細分和電流控制準確

CAN2.0B通訊特性

- 主動CAN2.0B，全網僅2根導線

- *高1Mbps，*遠10KM通訊距離

產品特征

- 高定位精度，多種控制模式

- 高速，高響應

- 驅控一體結構緊湊，大力矩

- 節能高效， 平滑低噪音

點擊此處下載說明書

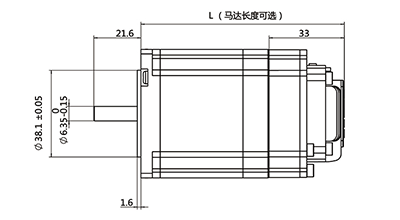

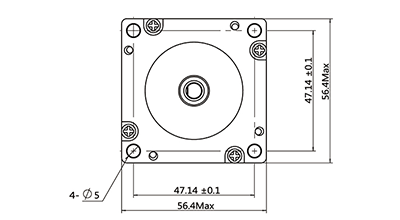

- 外觀尺寸：

參考圖紙：
